天地众和（AVCONE）解决方案助力厦门帝元维多利亚大酒店

    厦门帝元维多利亚大酒店是一家按照白金五星级标准建造，带有浓郁的西班牙建筑风格及亚热带园林景观的临海商务度假酒店。

    酒店总占地面积9万多平方米，建筑面积约7万平方米，园林面积达50%。酒店依山傍海，整体建筑呈自然的坡形状态。酒店拥有300余间/套的各类客房和10幢豪华别墅。所有客房的设计均超过白金五星级建筑标准，最小的客房面积达60平方米，且每间客房均带有观海阳台。酒店楼层采用单廊设计，可观山景、园景。酒店配有中餐厅、自助餐厅、日本料理、西式扒房、行政酒廊、雪茄吧等各类餐饮设施，并设有丰富的宴会设施，多功能厅、大小会议室及毗邻于多功能厅的2000多平方米的冷餐草坪。同时配有标准泳池、健身房、各类球室、网球场、园林塑胶跑道等康体设施，为住店客人提供了安全、便利的室内外健身条件。

    厦门帝元维多利亚大酒店将成为高端商务接待、休闲度假、国际会议优选之地。酒店地处厦门风光旖旎的环岛路，紧邻厦门岛内素有“黄金海滩”之称的黄厝沙滩浴场，与台湾大小金门岛隔海相望。酒店地理位置优越，周边环境优美。紧邻厦门国际会展中心，与观音山商务中心仅咫尺之遥，距厦门国际机场仅20分钟车程，既享海边胜景，又占紧邻市中心之便利。

    厦门帝元维多利亚大酒店结构复杂、设备多，功能要求诸多、同时需要控制简单化、集中性、这个大楼音视频可互通、扩张性、备份性等等采用AVCONE产品设备统一的解决了这些问题，运用至今做到了零售后，得到甲方的一致好评。

一、项目概况：

会场情况：一个宴会厅，一个会议室

    大会议室受控设备：两台投影机，两台电动吊架，两张电动幕，两台二次升降架，AV矩矩和VGA矩阵各一台，一台DVD，一套音频系统

宴会厅受控设备：四台投影机，四台电动吊架，四张电动屏幕，四台二次升降架，AV矩阵和VGA矩阵各一台

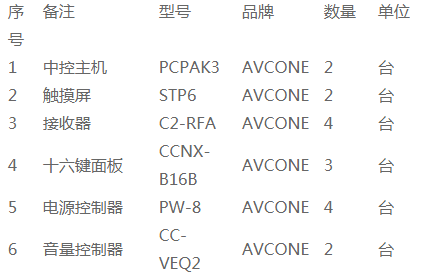

二、系统配置清单

三、中控系统说明

　　1,大会议室

    会场存在多种受控设备，受控方式也有所不同。而且酒店会议厅不会局限于日常会议，在应用上有多种组合。这人力投入上必然也会增加。

    硬件配置方案：

    为了解决以上问题，我们为系统配置了一套中控系统（包含有无线触屏与中控主机）。

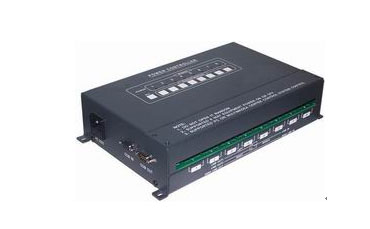

    会场存在三种电动设备，中控主机没有220V强电控制接口，这里需要配置两台八路电源控制器以完成对电动设备的控制。

    现场的长度在50米以上，如果触屏离开会议室就会出现，会出现在机房内的接收器受到建筑结构遮挡后会出现有时无法控制的问题，因此在设计之初，我们采取双接收器设计，一台用于控制室，一台安装于会场的角落以保证会议室全场均能使用。

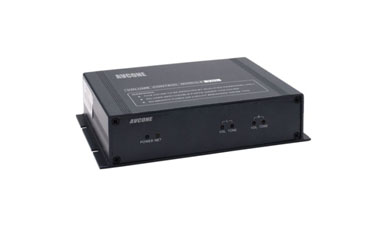

同时，音频扩声主输出上设置了一台音量控制器，用户可以通过集控触屏方便直接控制会场音量。

    软件编程实现：

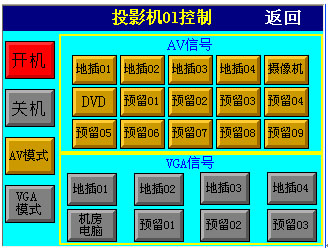

    两投影机，两台电动吊架，两台电动屏幕和两台液晶升降器，组成了两套投影系统，编程上采用联动设置，周边的电动设备配合投影机的开关自动升降。在信号上，投影机的信号选择与投影模式切换也采用联动设置，用户只需按一次信号选择按钮即可在切换信号的同时，完成投影机视频与电脑模式间的切换。

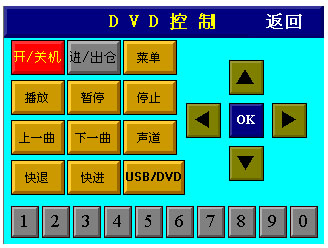

    DVD信号源采用红外控制，通过AVCONE中控系统的内置式红外学习模块，插上数椐线直接学习遥控器上的红外代码。将遥控器集成于中控之上，简化系统控制。

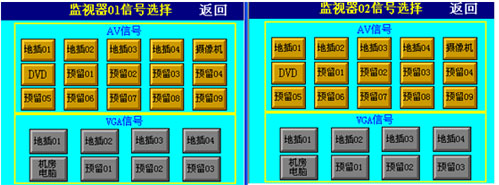

会场的AV矩阵为16进8出，VGA矩阵为8进8出。通过中控编程将端口表写入触屏，用户不用去记各路矩阵的端口情况，直接选择触屏上的中文按钮，直观选择所需要的信号各式。

    另外在编程上我们简化关机操作。用户只需退出系统，就可以离开现场，中控系统会自动对会场所有设备进行关机和断电操作。

2,宴会厅

    会场存在多种受控设备，受控方式也有所不同。而且酒店会议厅不会局限于日常会议，在应用上有多种组合。这人力投入上必然也会增加。

硬件配置方案：

    为了解决以上问题，我们为系统配置了一套中控系统（包含有无线触屏与中控主机）。会场存在三种电动设备，中控主机没有220V强电控制接口，这里需要配置两台八路电源控制器以完成对电动设备的控制。

现场的长度在50米以上，如果触屏离开宴会厅就会出现，会出现在机房内的接收器受到建筑结构遮挡后会出现有时无法控制的问题，因此在设计之初，我们采取双接收器设计，一台用于控制室，一台安装于会场的角落以保证宴会厅全场均能使用。另外会场有时会用隔板分成两到三个房间，当隔起来后三个小房间用一块有线屏操作就略显不足，我们在会场设置了三块十六键墙上面板。其中一块安装于前场用于控制前场两台投影机。另外两块分别装于后场的投影幕下方，分另用于控制投影机。同时，音频扩声主输出上设置了一台音量控制器，用户可以通过集控触屏方便直接控制会场音量。

软件编程实现：

    两投影机，两台电动吊架，两台电动屏幕和两台液晶升降器，组成了两套投影系统，编程上采用联动设置，周边的电动设备配合投影机的开关自动升降。在信号上，投影机的信号选择与投影模式切换也采用联动设置，用户只需按一次信号选择按钮即可在切换信号的同时，完成投影机视频与电脑模式间的切换。

DVD信号源采用红外控制，通过AVCONE中控系统的内置式红外学习模块，插上数椐线直接学习遥控器上的红外代码。将遥控器集成于中控之上，简化系统控制。

    会场的AV矩阵为16进8出，VGA矩阵为8进8出。通过中控编程将端口表写入触屏，用户不用去记各路矩阵的端口情况，直接选择触屏上的中文按钮，直观选择所需要的信号各式。

    另外在编程上我们简化关机操作。用户只需退出系统，就可以离开现场，中控系统会自动对会场所有设备进行关机和断电操作。

2,宴会厅

    会场存在多种受控设备，受控方式也有所不同。而且酒店会议厅不会局限于日常会议，在应用上有多种组合。这人力投入上必然也会增加。

硬件配置方案：

    为了解决以上问题，我们为系统配置了一套中控系统（包含有无线触屏与中控主机）。

    会场存在三种电动设备，中控主机没有220V强电控制接口，这里需要配置两台八路电源控制器以完成对电动设备的控制。

    现场的长度在50米以上，如果触屏离开宴会厅就会出现，会出现在机房内的接收器受到建筑结构遮挡后会出现有时无法控制的问题，因此在设计之初，我们采取双接收器设计，一台用于控制室，一台安装于会场的角落以保证宴会厅全场均能使用。另外会场有时会用隔板分成两到三个房间，当隔起来后三个小房间用一块有线屏操作就略显不足，我们在会场设置了三块十六键墙上面板。其中一块安装于前场用于控制前场两台投影机。另外两块分别装于后场的投影幕下方，分另用于控制投影机。

    同时，音频扩声主输出上设置了一台音量控制器，用户可以通过集控触屏方便直接控制会场音量。
