天地众和（AVCONE）助力福建交通厅中控系统解决方案

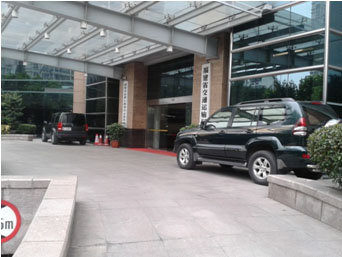

    福建省交通运输厅位于福州市东水路口，主管全省公路和水路交通行业的省政府组成。2011年11月开始，天地众和公司全权负责交通厅，应急指挥中心的集控系统建设。针对现场的特殊情况我们用AVCONE的中控系统，与刚完成开发测试的最新算法结合，成功地实现对会场所有设备的集中控制为使整个会议系统达到完美的效果，同时也得到了有关领导的认可。

一、项目概况：

会场情况：一个指挥中心，一个监控中心和一个集控机房。

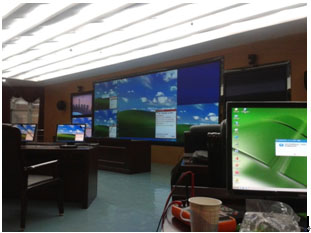

指挥中心

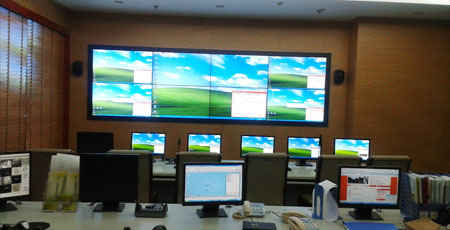

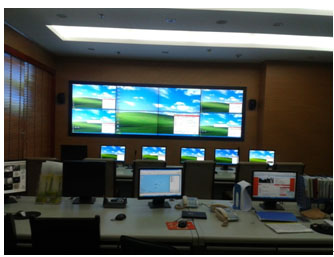

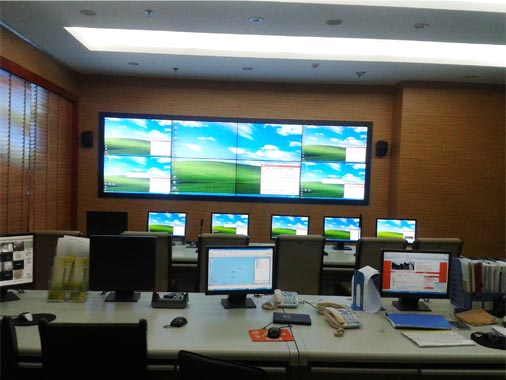

监控中心

监控中心受控设备：4*2拼接屏，一台摄像机，矩阵与指挥中心共用。

    二、中控系统说明

    会场存在多种受控设备，受控方式也有所不同。且该会议室所用三台矩阵，其中两台为32*32以上的矩阵，如不加入中控系统，这会使操作人员因为查询矩阵表而手忙脚乱。因此在系统设计之初便定下加入中控系统，以保证系统操作简单化。

硬件配置方案：

中控系统基本配置有主机，触屏与接收器组成。

项目中总共存在三个房间，房间之间墙面阻隔。因此在这里配置了三块触屏与三个接收器保证无缝控制。同时在系统上三个房间的触屏可以互相混用。

    会场的设备所有设备加在一起已经超过8个串口，需要对串口进行扩展，这里我们选用了一台串口扩展器。

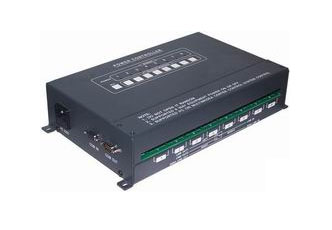

    会场存在摄像机升降架，中控主机没有220V强电控制接口，这里需要配置三台八路电源控制器以完成对电动设备的控制。

    软件编程实现：

    除了普通设备操作，我们还为系统作了以下设置：A,我们为液晶大屏与拼接大屏各设置了八种常用模式，足以满足用户日常对大屏的控制需要。

大屏控制

    电视拼接控制

    B,会场的RGB矩阵为64进64出，AV矩阵为32进32出，DVI矩阵为8进8出。通过中控编程将端口表写入触屏，用户不用去记各路矩阵的端口情况，直接选择触屏上的中文按钮，直观选择所需要的信号。

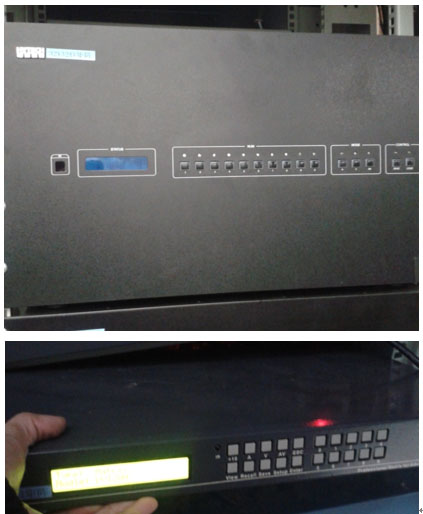

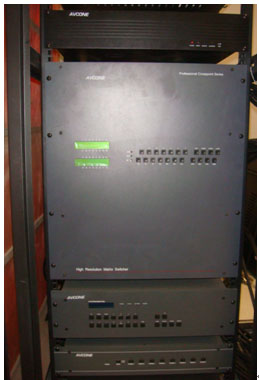

矩阵设备

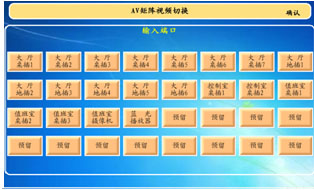

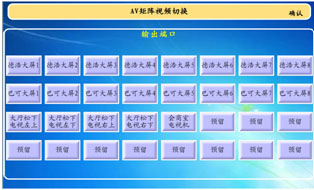

视频矩阵控制

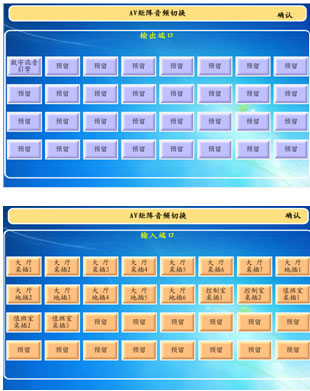

音频矩阵切换

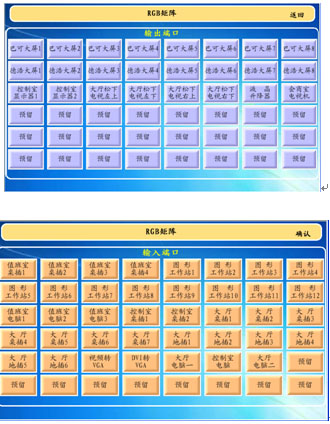

RGB矩阵控制

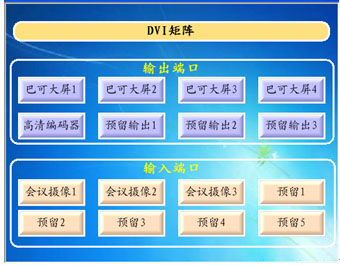

DVI矩阵控制

C,在摄像机的云台转动上，只要中控不放开按钮就不会停止。

D，对液晶升降器操作时，可以选择分组还是全部。如选全部会出现壮观的升起画面

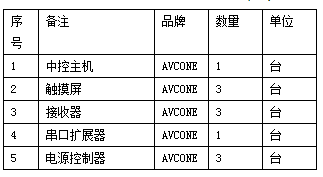

三、中控系统配置清单
